HETTICH Auszugsführung Quadro Duplex 60

für Korpusbauweise Maß X = 13 mm

9078681

Artikelnummer: 98722820
Werksnummer: 9078681
EAN: 4023149120275
Hersteller: Hettich Marketing- & Vetriebs GmbH & Co. KG

0 GA lieferbar
verfügbar bei unseren Partnern

Aktivität

40.00000

54.00000

Min. Einbaubreite

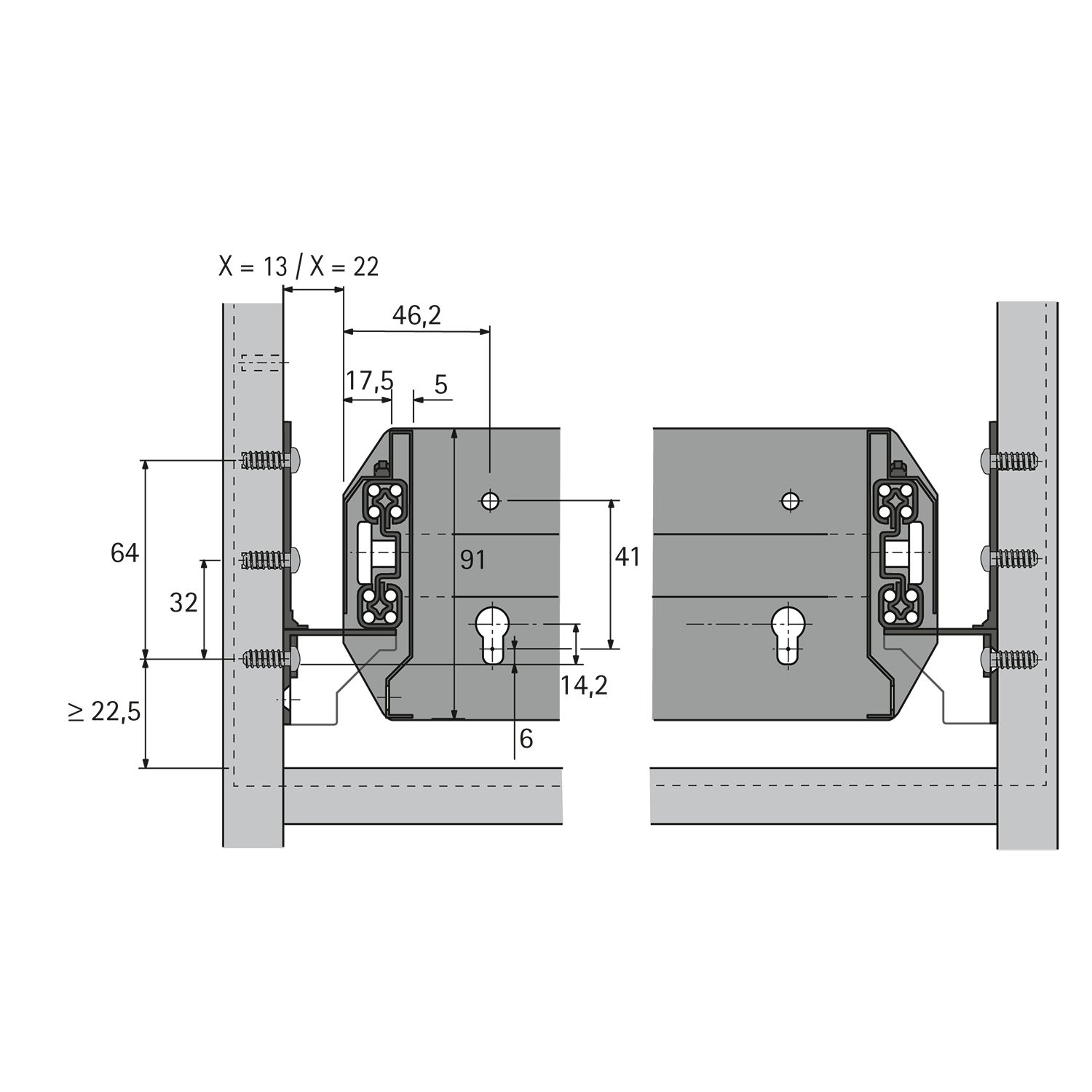

Maß X = 13 mm

Maß X = 22 mm

Konstruktionsweise

für Endlosbauweise, Maß X = 22 mm

für Korpusbauweise, Maß X = 13 mm

Anzahl	pro GA

,-*

1 GA

• Mit Differentialrolle
• Überauszug ca. 33 mm
• 60 kg Belastbarkeit nach EN 15338 Level 2
• Stahl verzinkt

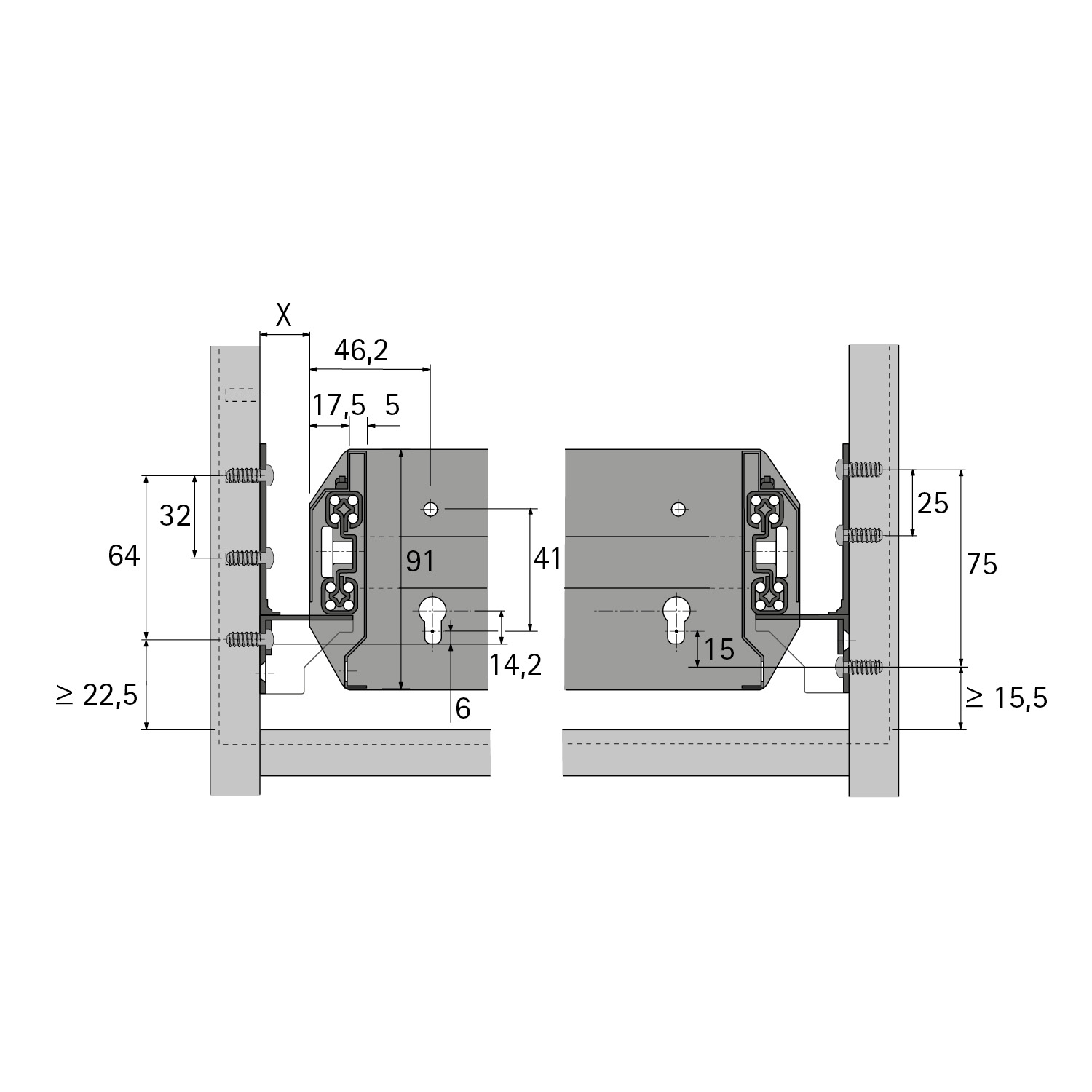

Mindestblendenhöhe bei Lochreihe 32 mm:

• Max. Blendenhöhe 5 HE (320 mm)
• Min. Blendenhöhe 2 HE (128 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 2,5 HE (160 mm) für SysTech Zarge

Mindestblendenhöhe bei Lochreihe 25 mm:

• Max. Blendenhöhe 6 HE (300 mm)
• Min. Blendenhöhe 2,5 HE (125 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 3 HE (150 mm) für SysTech Zarge

Hinweise:
• Verriegelungsstangen Stop Control und Stop Control Plus separat bestellen

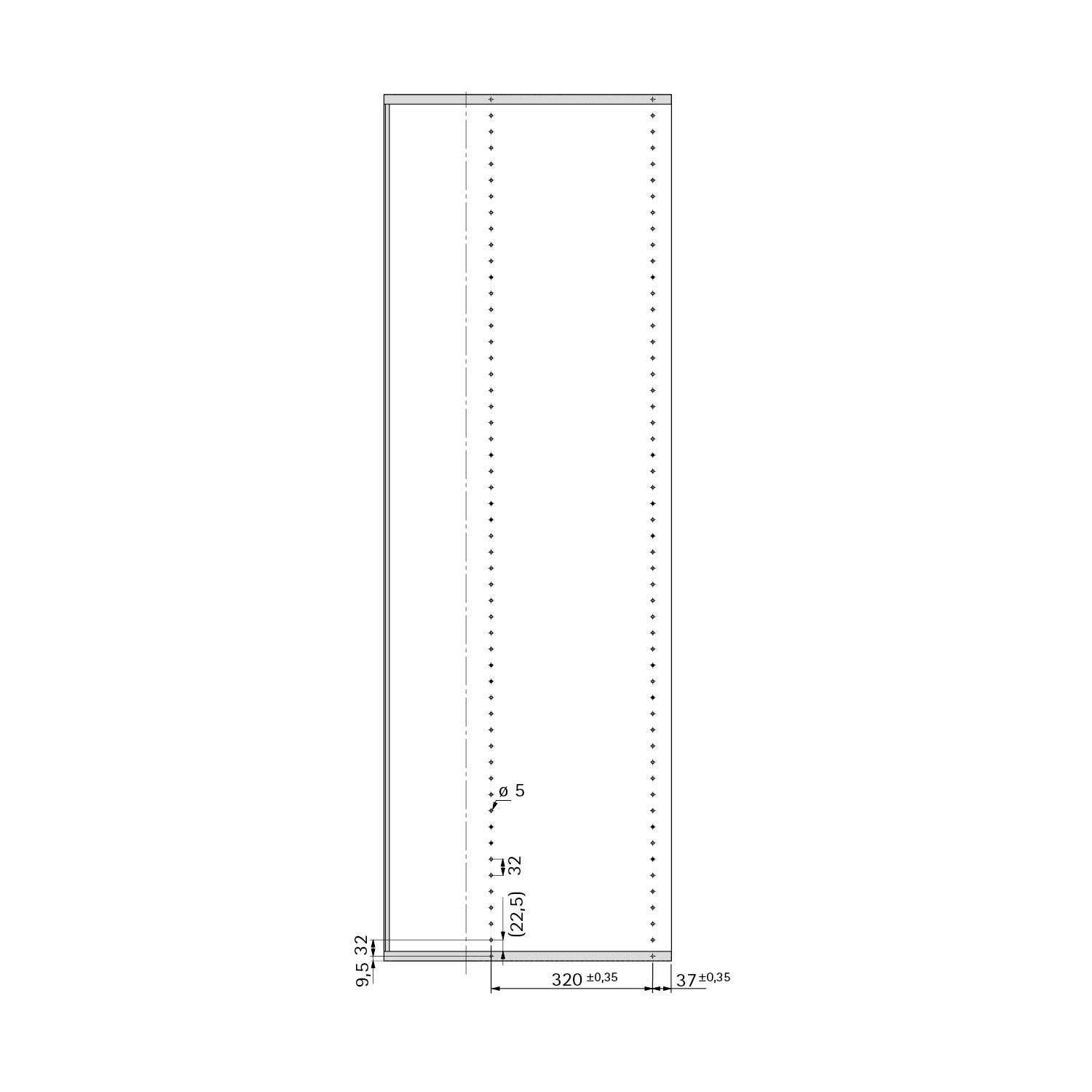

• Befestigungsposition: 37 - 320 mm

Lade Varianten ...

Aktivität:

40.00000, 66.00000

Zolltarifnummer:

83024200

Herkunftsland:

Komponenten:

Auszugsführungen

Belastbarkeit [Fass (klein)]:

Min. Einbaubreite:

Maß X = 13 mm

Einsatzbereich:

Schrankwand, Tiefe 400 mm

Material:

Stahl

Min. Einbautiefe mm [mm]:

372

Komforteigenschaften:

Silent System kompatibel

Auszugart:

Überauszug

Anschlagseite:

links und rechts

Führungsart:

Verdeckte Führung

Rasterabstand:

25 mm

Lochreihe:

25 mm

Konstruktionsweise:

für Korpusbauweise, Maß X = 13 mm
