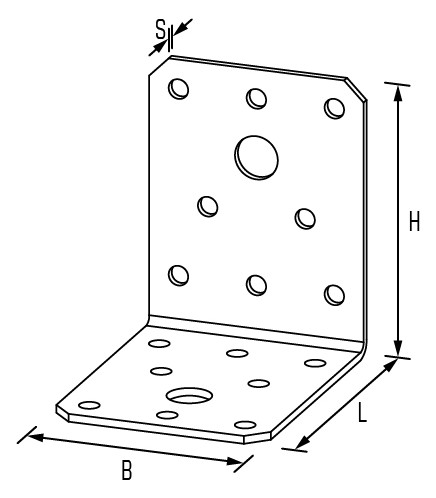

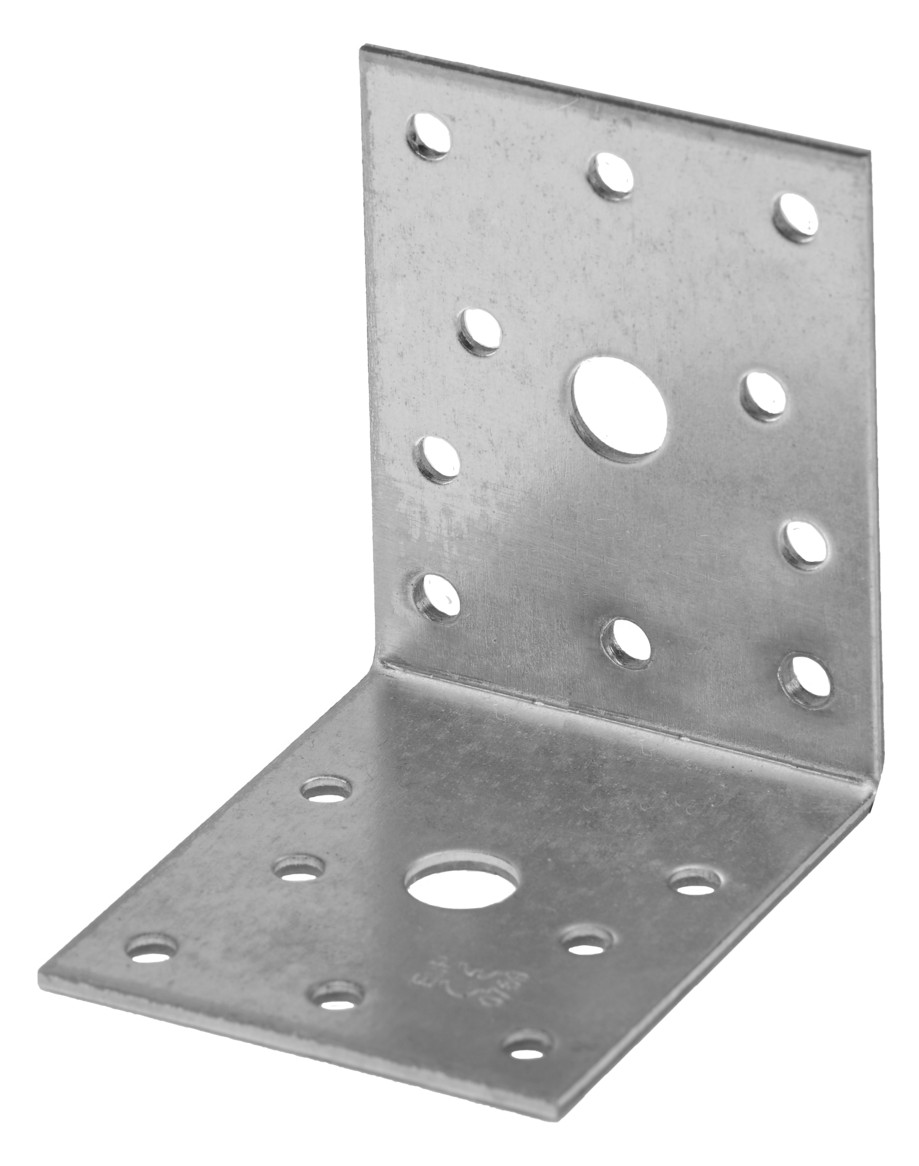

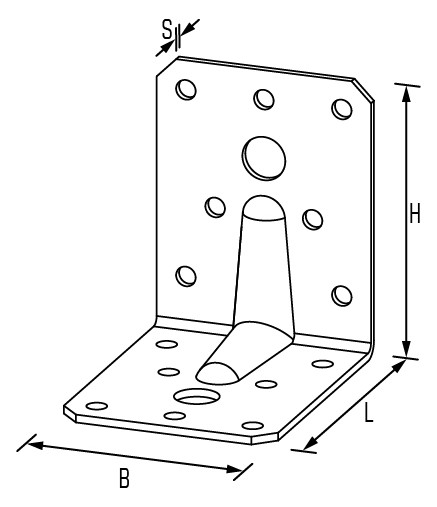

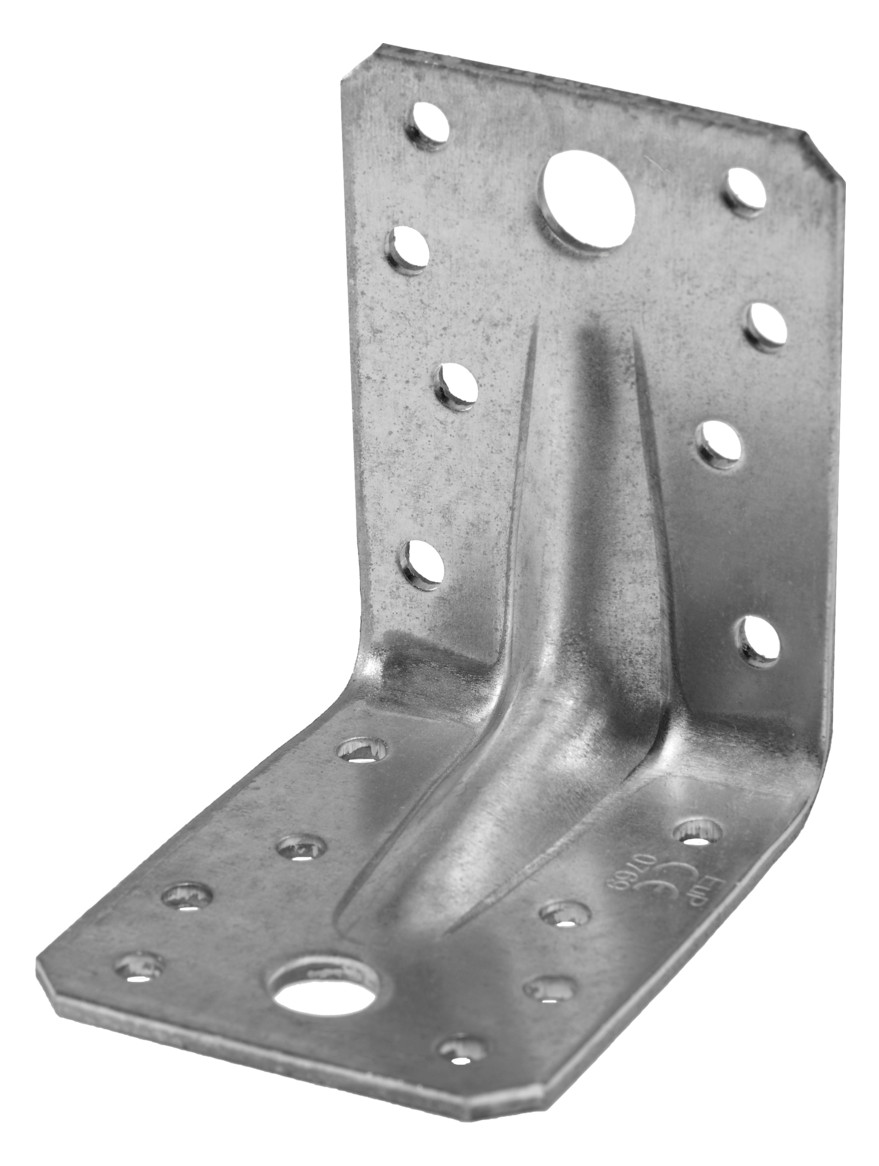

GH Winkelverbinder ohne Steg, "55S"
70x70x55x2,0mm, verzinkt
- Artikelnummer: 93710038
- Werksnummer: 5502S
- EAN: 4019346110072
- Hersteller: GH-Baubeschläge GmbH
- verfügbar bei unseren Partnern
| Anzahl | pro Stück |
|---|
,-*
Loading...
1 Verp.-Einheit
(100 Stück
)
| 1 Stück
()
1 Palette
(4800 Stück
)
| 1 Stück
()
1 Stück
Loading...
GH Winkelverbinder TYP 55/70S 2,0

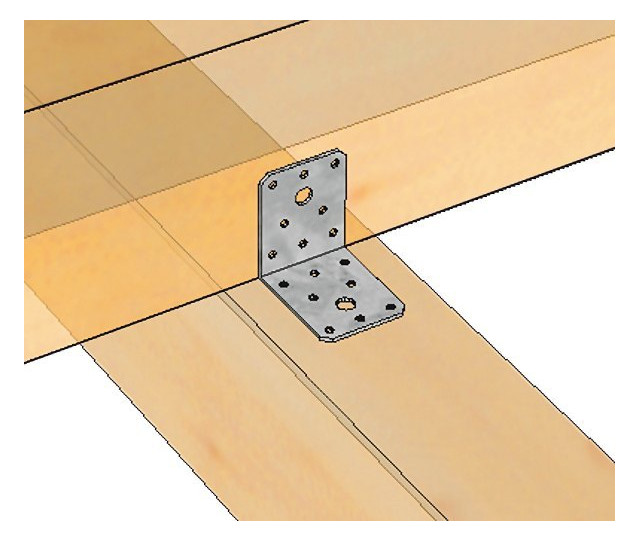

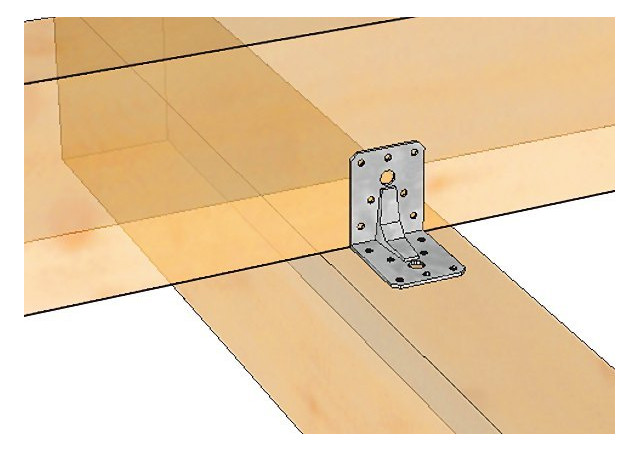

Winkelverbinder Typ 50/70S sind für tragende Holzkonstruktionen geeignet. Der Anwendungsbereich ist sehr umfangreich und reicht von Lagersicherung von Holzpfetten, Wandriegel an Stiele, Carportbau, Pergolabau bis hin zu tragenden Holzkonstruktionen, wo hohe Kräfte übertragen werden müssen.
Lade Varianten ...
I5ICRJ11F9COHU4Q896U75UAH8.jpg, VBB7001TTP7BPOQ704S1LBLRA0.jpg
Aktivität:
57.00000, 58.00000
Nebenträger Ø 5:
14
Länge mm:
70
Höhe mm:
70
Breite mm:
55
Gruppe:
Winkelverbinder
ETA:
ETA-09 0323
(BS V 60) F2/3,T,Rk:
2,00
(BS V 40) F2/3,T,Rk:
1,30
(BS V 60) F1,S,Rk:
0,03
(BS V 40) F1,S,Rk:
0,03
(HH T 60) F1,T,Rk:
0,64
(HH T 40) F1,T,Rk:
0,39
Stärke mm:
2,0
(BS V 60) F1,T,Rk:
11,82
(BS V 60) k1,t,ax:
9,64
(BS V 40) k1,t,ax:
9,64
(BS T 40) F2/3,T,Rk:
0,44
(BS T 60) F2/3,T,Rk:
0,71
(HH V 60) F4/5,S,Rk:
0,25
(BS V 60) F5,S,Rk:
0,32
(HH V 60) F5,S,Rk:
0,32
(HH V 60) F1,S,Rk:
0,12
(BS V 40) F5,S,Rk:
0,32
(HH V 40) F1,S,Rk:
0,12
(BS V 40) *F4/5,S,Rk:
0,06
(HH V 40) F4/5,S,Rk:
0,25
(BS V 60) *F4/5,S,Rk:
0,06
(HH V 40) F5,S,Rk:
0,32
Material:
S 250 GD +Z 275
(BS V 40) F1,T,Rk:
9,45
Nagelanzahl HB V:
5
(HH V 40) F5,T,Rk:
1,51
(HH V 60) F5,T,Rk:
2,51
(BS V 40) F5,T,Rk:
1,51
(HH V 60) F4,S,Rk:
0,05
(HH V 40) F4,S,Rk:
0,05
Nagelanzahl HH V:
13
(BS V 60) F5,T,Rk:
2,51
(HH V 40) F2/3,T,Rk:
3,92
(HH V 60) F2/3,T,Rk:
5,26
(HH V 60) F1,T,Rk:
0,64
(BS T 40) F1,S,Rk:
0,03
(HH V 40) F1,T,Rk:
0,39
(HH V 40) F4/5,T,Rk:
0,77
(HH V 60) F4/5,T,Rk:
1,29
(BS T 60) F1,S,Rk:
0,03
(HH V 40) F4,T,Rk:
0,17
(BS V 40) k4/5,t,ax:
4,82
(HH V 60) F4,T,Rk:
0,28
(BS V 40) k5,t,ax:
0,31
(BS V 60) k5,t,ax:
0,31
(BS V 60) k4/5,t,ax:
4,82
(HH T 60) F1,S,Rk:
0,12
(HH T 40) F4/5,T,Rk:
0,77
(HH T 40) F5,S,Rk:
0,32
(BS T 60) F5,T,Rk:
2,51
(HH T 60) F4/5,T,Rk:
1,29
(HH T 40) F4,T,Rk:
0,17
(BS T 40) F5,T,Rk:
1,51
(BS T 60) *F4/5,S,Rk:
0,06
(HH T 40) F1,S,Rk:
0,12
(HH T 40) F4/5,S,Rk:
0,25
(HH T 60) F4/5,S,Rk:
0,25
(HH T 60) F4,S,Rk:
0,05
(HH T 60) F5,T,Rk:
2,51
(BS T 40) *F4/5,S,Rk:
0,06
(HH T 40) F5,T,Rk:
1,51
(HH T 60) F4,T,Rk:
0,28
(HH T 40) F4,S,Rk:
0,05
Statikdiagramm:
Winkelverbinder
Nebenträger2 Ø 11:
2
(BS T 60) k1,t,ax:
9,64
(BS V 40) F4,S,Rk:
0,04
(BS T 60) F1,T,Rk:
4,73
(BS T 40) k1,t,ax:
9,64
(BS V 60) F4,S,Rk:
0,04
(BS V 60) *F4/5,T,Rk:
15,00
(BS V 40) *F4/5,T,Rk:
9,00
(BS T 40) F1,T,Rk:
3,78
Nagelanzahl HB T:
2
(BS T 60) k5,t,ax:
0,31
(HH T 60) F2/3,T,Rk:
3,04
(BS T 40) F5,S,Rk:
0,32
(BS T 60) F5,S,Rk:
0,32
(HH T 40) F2/3,T,Rk:
2,21
(BS T 60) F4,S,Rk:
0,04
(HH T 60) F5,S,Rk:
0,32
(BS T 40) F4,S,Rk:
0,04
(BS T 40) k5,t,ax:
0,31
Anwendungen:
Holz/Holz+Holz/Beton
(BS T 40) k4/5,t,ax:
4,82
Nagelanzahl HH T:
5
(BS T 60) k4/5,t,ax:
4,82
(BS T 40) F4,T,Rk:
1,13
(BS V 40) F4,T,Rk:
1,13
(BS V 60) F4,T,Rk:
1,88
(BS T 60) F4,T,Rk:
1,88
(BS T 60) *F4/5,T,Rk:
6,00
(BS T 40) *F4/5,T,Rk:
3,60
(BS V 40) k2/3,t,v:
1,00
(BS V 60) k2/3,t,v:
1,00
(BS V 40) k4,t,ax:
7,27
(BS V 40) k5,t,v:
1,00
(BS V 40) k4,t,v:
1,00
(BS T 40) k2/3,t,v:
1,00
(BS T 60) k2/3,t,v:
1,00
(BS V 40) k,4/5,t,v:
1,00
(BS V 60) k4,t,v:
1,00
(BS V 60) k5,t,v:
1,00
(BS V 60) k,4/5,t,v:
1,00
(BS V 60) k4,t,ax:
7,27
(BS T 60) k5,t,v:
1,00
(BS T 40) k,4/5,t,v:
1,00
(BS T 40) k5,t,v:
1,00
(BS T 60) k4,t,ax:
7,27
(BS T 40) k4,t,v:
1,00
(BS T 60) k4,t,v:
1,00
(BS T 40) k4,t,ax:
7,27
Steg:
ohne
(BS T 60) k,4/5,t,v:
1,00
Nutzungsklasse:
NKL 2
Made in Germany:
JA
