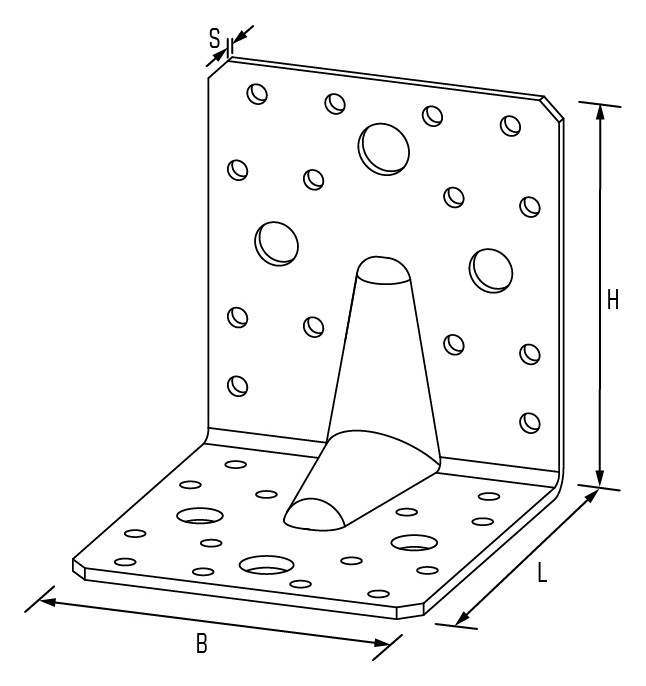

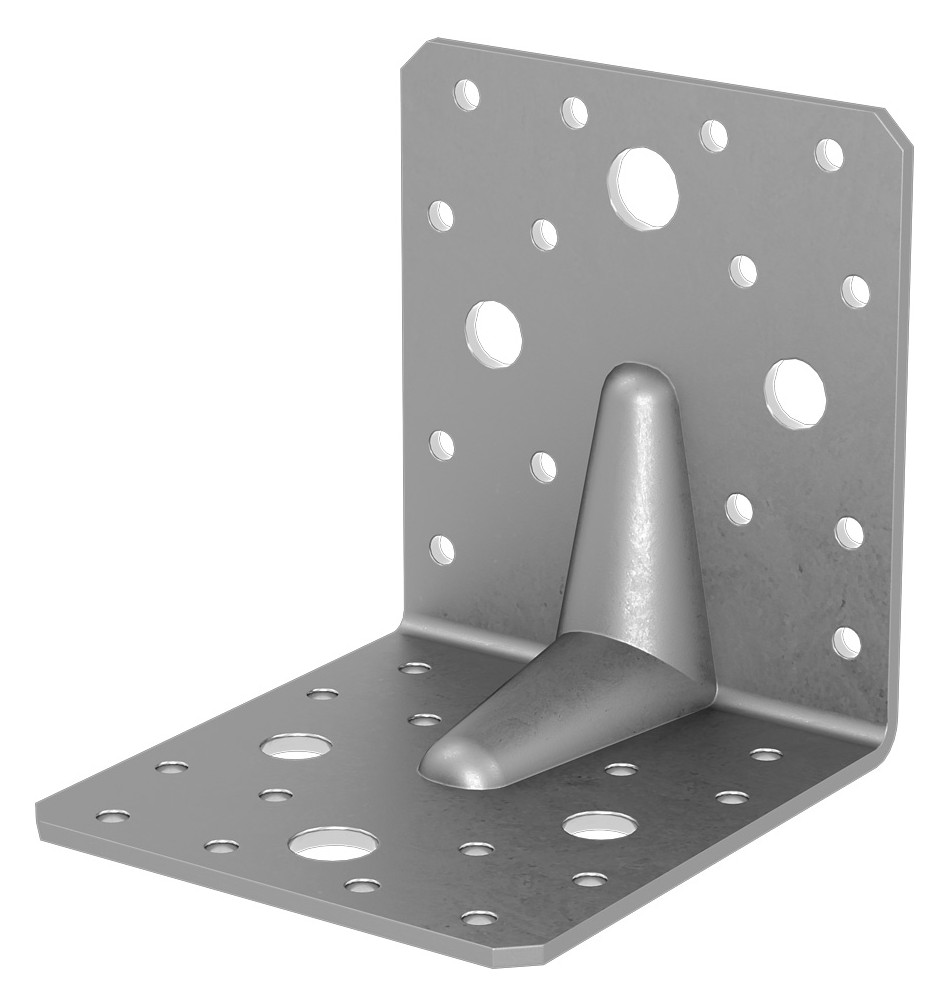

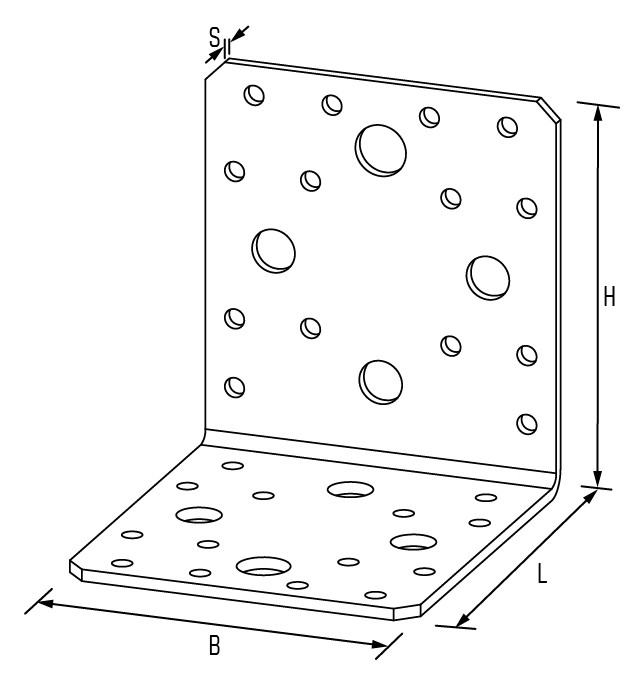

GH Winkelverbinder mit Steg, "90S"
100x100x90x3,0mm, verzinkt
- Artikelnummer: 93710062
- Werksnummer: 9003S
- EAN: 4019346110034
- Hersteller: GH-Baubeschläge GmbH
- verfügbar bei unseren Partnern
| Anzahl | pro Stück |
|---|
,-*
Loading...
1 Stück
1 Palette
(3000 Stück
)
| 1 Stück
()
1 Verp.-Einheit
(50 Stück
)
| 1 Stück
()
Loading...
GH Winkelverbinder TYP 90/100S 3,0
Winkelverbinder Typ 90/100S sind für tragende Holzkonstruktionen geeignet. Der Anwendungsbereich ist sehr umfangreich und reicht von Lagersicherung von Holzpfetten, Wandriegel an Stiele, Carportbau, Pergolabau bis hin zu tragenden Holzkonstruktionen, wo hohe Kräfte übertragen werden müssen.
Lade Varianten ...
I5ICRJ11F9COHU4Q896U75UAH8.jpg, VBB7001TTP7BPOQ704S1LBLRA0.jpg
Aktivität:
66.00000, 72.00000
Nebenträger Ø 5:
28
Länge mm:
100
Höhe mm:
100
Breite mm:
90
Gruppe:
Winkelverbinder
ETA:
ETA-09 0323
(BS V 60) F2/3,T,Rk:
6,55
(BS V 40) F2/3,T,Rk:
4,49
(BS V 60) F1,S,Rk:
0,07
(BS V 40) F1,S,Rk:
0,07
(HH T 60) F1,T,Rk:
3,08
(HH T 40) F1,T,Rk:
1,85
Stärke mm:
3,0
(BS V 60) F1,T,Rk:
28,37
(BS V 60) k1,t,ax:
5,45
(BS V 40) k1,t,ax:
5,45
(BS T 40) F2/3,T,Rk:
3,14
(BS T 60) F2/3,T,Rk:
4,71
(HH V 60) F4/5,S,Rk:
1,48
(BS V 60) F5,S,Rk:
1,00
(HH V 60) F5,S,Rk:
1,00
(HH V 60) F1,S,Rk:
0,74
(BS V 40) F5,S,Rk:
1,00
(HH V 40) F1,S,Rk:
0,74
(BS V 40) *F4/5,S,Rk:
0,13
(HH V 40) F4/5,S,Rk:
1,48
(BS V 60) *F4/5,S,Rk:
0,13
(HH V 40) F5,S,Rk:
1,00
Material:
S 250 GD +Z 275
(BS V 40) F1,T,Rk:
22,68
Nagelanzahl HB V:
12
(HH V 40) F5,T,Rk:
4,54
(HH V 60) F5,T,Rk:
7,56
(BS V 40) F5,T,Rk:
4,54
(HH V 60) F4,S,Rk:
1,00
(HH V 40) F4,S,Rk:
1,00
Nagelanzahl HH V:
26
(BS V 60) F5,T,Rk:
7,56
(HH V 40) F2/3,T,Rk:
8,69
(HH V 60) F2/3,T,Rk:
11,10
(HH V 60) F1,T,Rk:
4,05
(BS T 40) F1,S,Rk:
0,07
(HH V 40) F1,T,Rk:
2,43
(HH V 40) F4/5,T,Rk:
4,85
(HH V 60) F4/5,T,Rk:
8,09
(BS T 60) F1,S,Rk:
0,07
(HH V 40) F4,T,Rk:
3,59
(BS V 40) k4/5,t,ax:
2,73
(HH V 60) F4,T,Rk:
5,99
(BS V 40) k5,t,ax:
0,15
(BS V 60) k5,t,ax:
0,15
(BS V 60) k4/5,t,ax:
2,73
(HH T 60) F1,S,Rk:
0,91
(HH T 40) F4/5,T,Rk:
3,70
(HH T 40) F5,S,Rk:
1,00
(BS T 60) F5,T,Rk:
7,56
(HH T 60) F4/5,T,Rk:
6,16
(HH T 40) F4,T,Rk:
2,73
(BS T 40) F5,T,Rk:
4,54
(BS T 60) *F4/5,S,Rk:
0,13
(HH T 40) F1,S,Rk:
0,91
(HH T 40) F4/5,S,Rk:
1,81
(HH T 60) F4/5,S,Rk:
1,81
(HH T 60) F4,S,Rk:
1,00
(HH T 60) F5,T,Rk:
7,56
(BS T 40) *F4/5,S,Rk:
0,13
(HH T 40) F5,T,Rk:
4,54
(HH T 60) F4,T,Rk:
4,56
(HH T 40) F4,S,Rk:
1,00
Statikdiagramm:
Winkelverbinder
Nebenträger2 Ø 11:
4
(BS T 60) k1,t,ax:
5,45
(BS V 40) F4,S,Rk:
0,10
(BS T 60) F1,T,Rk:
18,91
(BS T 40) k1,t,ax:
5,45
(BS V 60) F4,S,Rk:
0,10
(BS V 60) *F4/5,T,Rk:
36,00
(BS V 40) *F4/5,T,Rk:
21,60
(BS T 40) F1,T,Rk:
15,12
Nagelanzahl HB T:
8
(BS T 60) k5,t,ax:
0,15
(HH T 60) F2/3,T,Rk:
6,76
(BS T 40) F5,S,Rk:
1,00
(BS T 60) F5,S,Rk:
1,00
(HH T 40) F2/3,T,Rk:
5,41
(BS T 60) F4,S,Rk:
0,10
(HH T 60) F5,S,Rk:
1,00
(BS T 40) F4,S,Rk:
0,10
(BS T 40) k5,t,ax:
0,15
Anwendungen:
Holz/Holz+Holz/Beton
Nebenträger2 Ø 13:
2
(BS T 40) k4/5,t,ax:
2,73
Nagelanzahl HH T:
14
(BS T 60) k4/5,t,ax:
2,73
(BS T 60) *F4/5,T,Rk:
24,00
(BS T 40) *F4/5,T,Rk:
14,40
(BS V 40) k2/3,t,v:
0,50
(BS V 60) k2/3,t,v:
0,50
(BS V 40) k4,t,ax:
3,64
(BS V 40) k5,t,v:
0,50
(BS V 40) k4,t,v:
0,50
(BS T 40) k2/3,t,v:
0,50
(BS T 60) k2/3,t,v:
0,50
(BS V 40) k,4/5,t,v:
0,50
(BS V 60) k4,t,v:
0,50
(BS V 60) k5,t,v:
0,50
(BS V 60) k,4/5,t,v:
0,50
(BS V 60) k4,t,ax:
3,64
(BS T 60) k5,t,v:
0,50
(BS T 40) k,4/5,t,v:
0,50
(BS T 40) k5,t,v:
0,50
(BS T 60) k4,t,ax:
3,64
(BS T 40) k4,t,v:
0,50
(BS T 60) k4,t,v:
0,50
(BS T 40) k4,t,ax:
3,64
Steg:
mit
(BS T 60) k,4/5,t,v:
0,50
Nutzungsklasse:
NKL 2
Made in Germany:
JA
