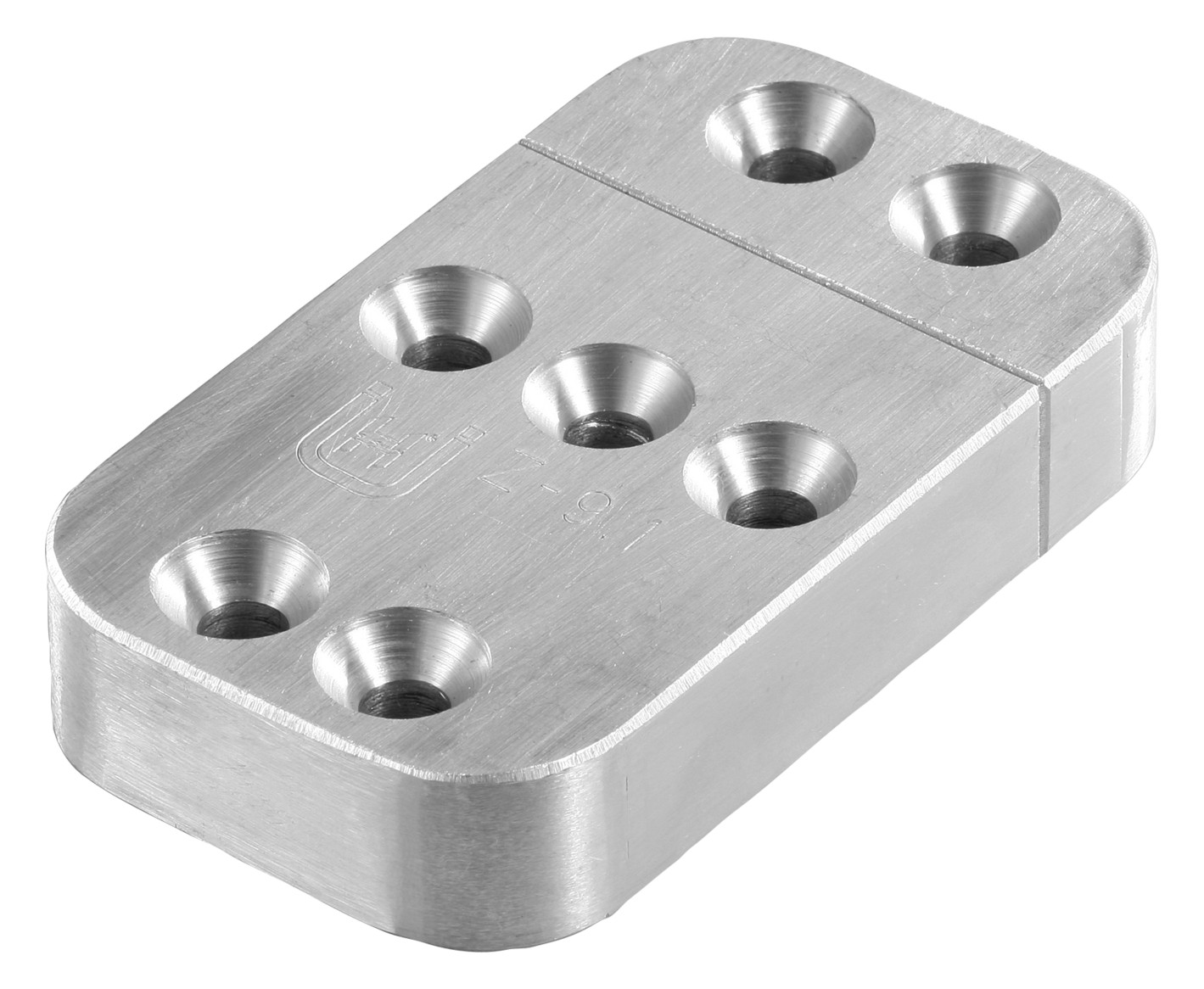

GH Balkenverbinder, "TOP OV40"
104x40x20mm, mit Zulassung
- Artikelnummer: 93712300
- Werksnummer: 110040
- EAN: 4019346017692
- Hersteller: GH-Baubeschläge GmbH
- verfügbar bei unseren Partnern
| Anzahl | pro Stück |
|---|
,-*
Loading...
1 Stück
1 Verp.-Einheit
(10 Stück
)
| 1 Stück
()
Loading...

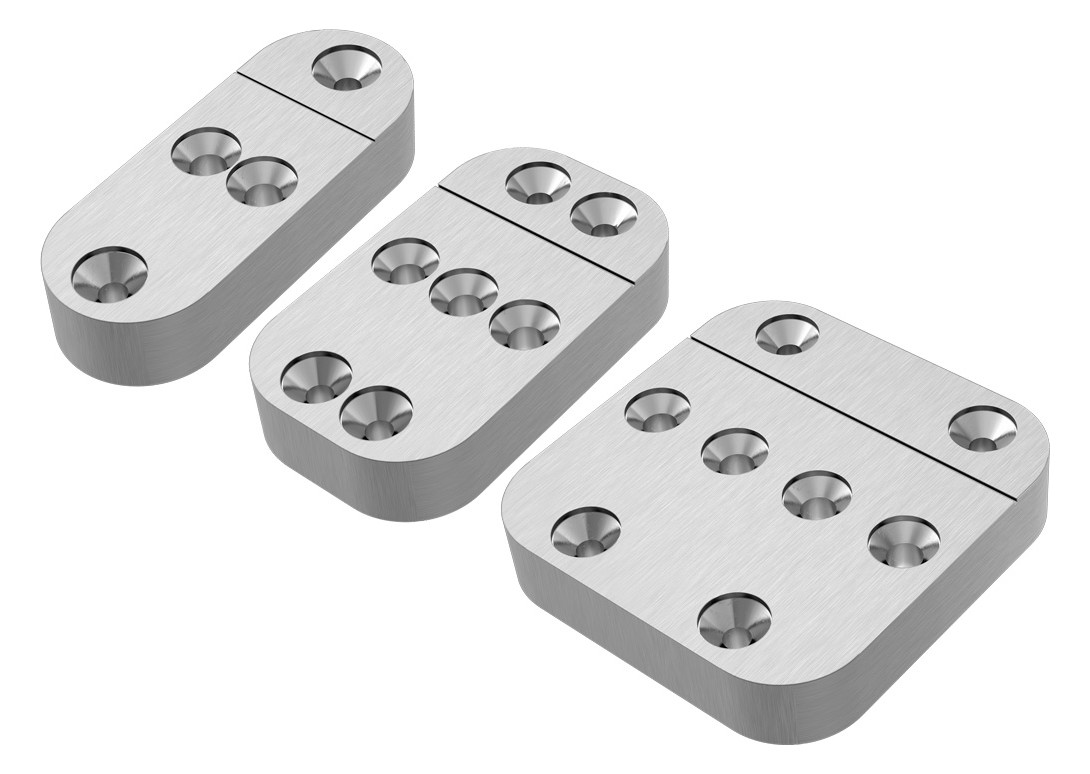

GH - TOP OV "Mehr Flexibilität in der Verbindungstechnik"
Zwei Schritte zum Erfolg: "Einfach und genial"

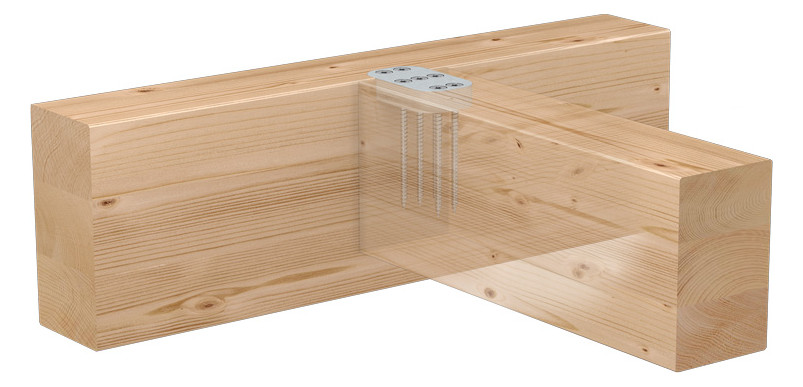

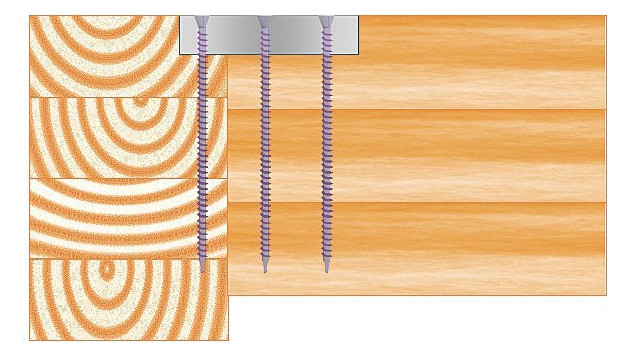

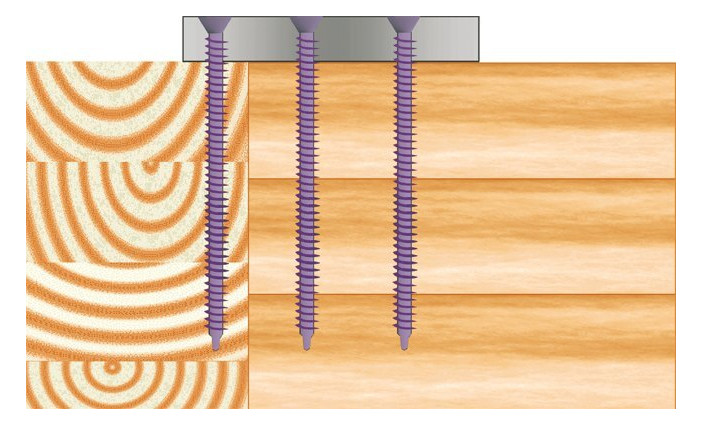

Im Werk: Verbinderform einfach ausfräsen oder, wie in Bild 3 gezeigt, nur aufsetzen. GH-TOP OV mit max. 4 Zug- und 2 Druckschrauben auf dem Nebenträger montieren.
Auf der Baustelle: Nebenträger in Aussparung des Hauptträgers einsetzen oder nur aufsetzen. 2 Druckschrauben im Hauptträger/Auflager eindrehen.
Lade Varianten ...
8N6UGHQ88UFDCA2OGHHMNBODVG.jpg, I5ICRJ11F9COHU4Q896U75UAH8.jpg, L5M82P69FNR21830ANIPMILUPK.jpg, MS8EOUA2REKG9NMVA0P4BOL0TK.jpg

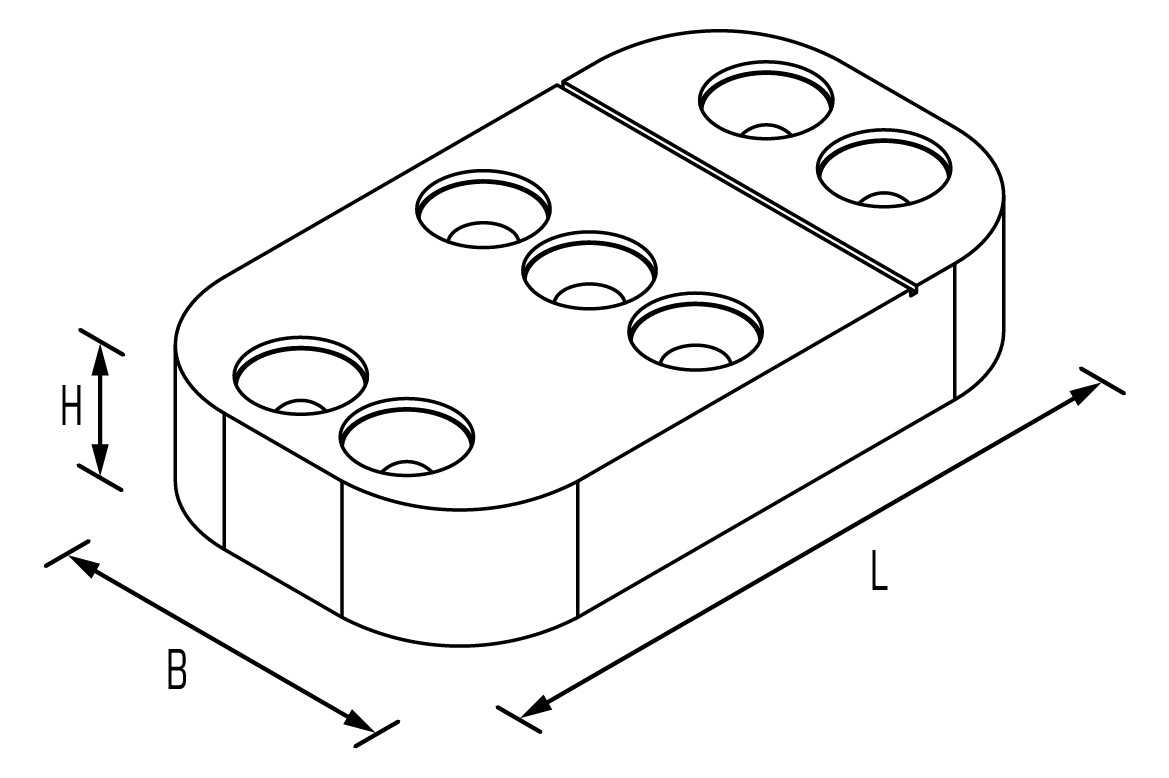

Länge mm:
104
Höhe mm:
20
Breite mm:
40
Typ:
OV 40
Gruppe:
OV Verbinder
ETA:
ETA-12 0171
Material:
EN AW-2007 T4
Statikdiagramm:
OV Verbinder
Anwendungen:
Holz/Holz
Anzahl Nebenträger:
3
DC Statik:
JA
Neben-/Hauptträger:
1
Nutzungsklasse:
NKL 2
Made in Germany:
JA
TopLine:
TopLine
(HH V OV40 VG220) Fz,t,Rk:
2,40
(HH V OV40 VG200) Fz,t,Rk:
2,40
(HH V OV40 VG220) Fz,c,Rk:
15,11
(HH V OV40 VG200) Fz,c,Rk:
15,11
(HH V OV40 VG160) Fz,t,Rk:
2,40
(HH V OV40 VG140) Fz,c,Rk:
11,86
(HH V OV40 VG120) Fz,t,Rk:
2,40
(HH V OV40 VG160) Fz,c,Rk:
13,62
(HH V OV40 VG120) Fz,c,Rk:
10,06
(HH V OV40 VG140) Fz,t,Rk:
2,40
