Balkenschuh, innen
160x200x2,5mm, verzinkt
- Artikelnummer: 93710335
- Werksnummer: 40517IKO
- EAN: 4019346100752
- Hersteller: GH-Baubeschläge GmbH
- verfügbar bei unseren Partnern
| Anzahl | pro Stück |
|---|
,-*
Loading...
1 Stück
1 Verp.-Einheit
(15 Stück
)
| 1 Stück
()
Loading...

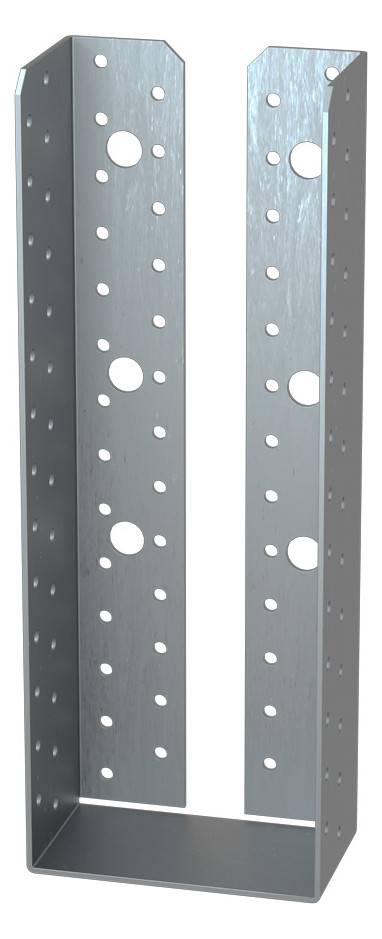

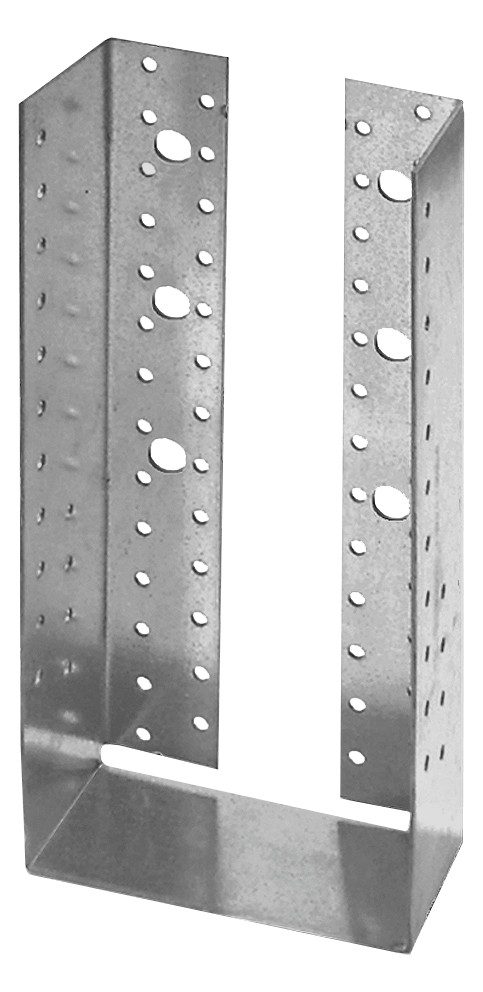

BALKEN SCHUHE TYP 05 EXTRA STARK innen Anschluss Holz/Holz und Holz/Beton
2,5 mm Konstruline Serie
Die GH-Balkenschuhe Typ GH 05 Innen EXTRA STARK 2,5mm. Sie sind ein starkes Verbindungselement und ersetzten auf einfachste Art das Zapfen und umfangreiche Anschlussmaßnahmen. Z. B. bei zwischenliegenden Pfetten erreichen Sie eine sehr tragfähige und saubere Verbindung. Die GH Balkenschuhe Typ 05 mit außenliegenden Schenkeln sind für zweiachsige Belastung zugelassen. Anschlüsse an Holz, Beton, Stahl und Mauerwerk sind möglich und zugelassen.
Wie fertigen innerhalb nur kurzer Zeit Sondergrößen nach Ihren Vorgaben.
5NEFECNCU553SPLI7D6C7UQVAC.jpg, 8N6UGHQ88UFDCA2OGHHMNBODVG.jpg, I5ICRJ11F9COHU4Q896U75UAH8.jpg, NILSV7E3LUF4A6900I3C9BRHLO.jpg
Aktivität:
11.00000, 16.00000

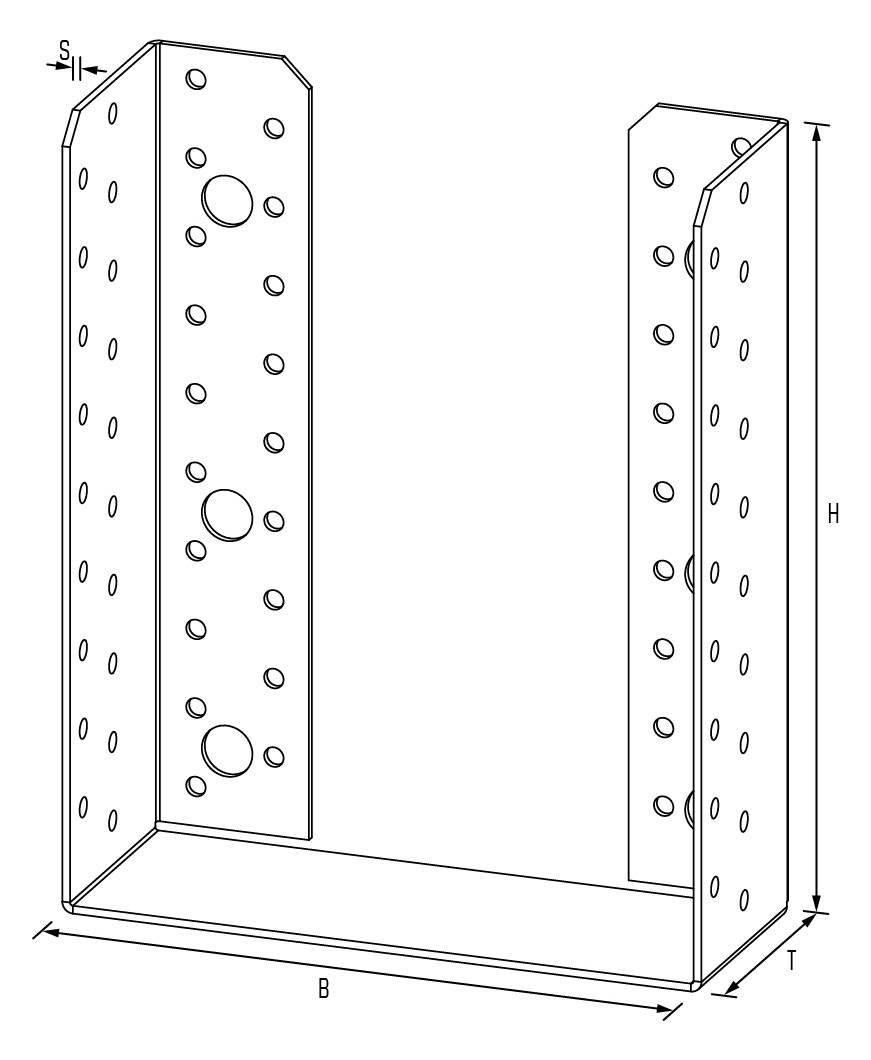

Höhe mm:
200
Breite mm:
160
Gruppe:
Balkenschuhe
ETA:
ETA-08 0264
Stärke mm:
2,5
Material:
S 250 GD +Z 275
Nebenträger2 Ø 5:
22
Netto Gewicht Kg:
96,1
Statikdiagramm:
Balkenschuhe
Hauptträger Ø 5:
38
Anwendungen:
Holz/Holz+Holz/Beton
Tiefe mm:
61
(HH T 60) F1,k down:
30,7
(BS 11) Fax,Ed:
2,9
(HH V 40) F1,k down:
40,1
(HH V 60) F1,k down:
56,7
(HH T 40) F2,k:
8,4
HH T nH:
20
(HH T 60) F1,k up:
28,4
(HH V 40) F1,k up:
39,2
HH T nN:
12
(HH V 60) F1,k up:
52,0
(HH T 60) F2,k:
12,3
(HH T 40) F1,k down:
20,3
HH V nN:
22
(HH T 40) F1,k up:
19,9
HH V nH:
38
(HH V 60) F2,k:
22,4
(HH V 40) F2,k:
15,3
DC Statik:
JA
Ausführung:
Innenliegend
Nutzungsklasse:
NKL 2
Made in Germany:
JA
(BS 11) F1,k down:
19,8
(BS 11) Fv,Ed down:
9,9
(BS 11) nH:
6
Neben-/Hauptträger Ø 13:
6
