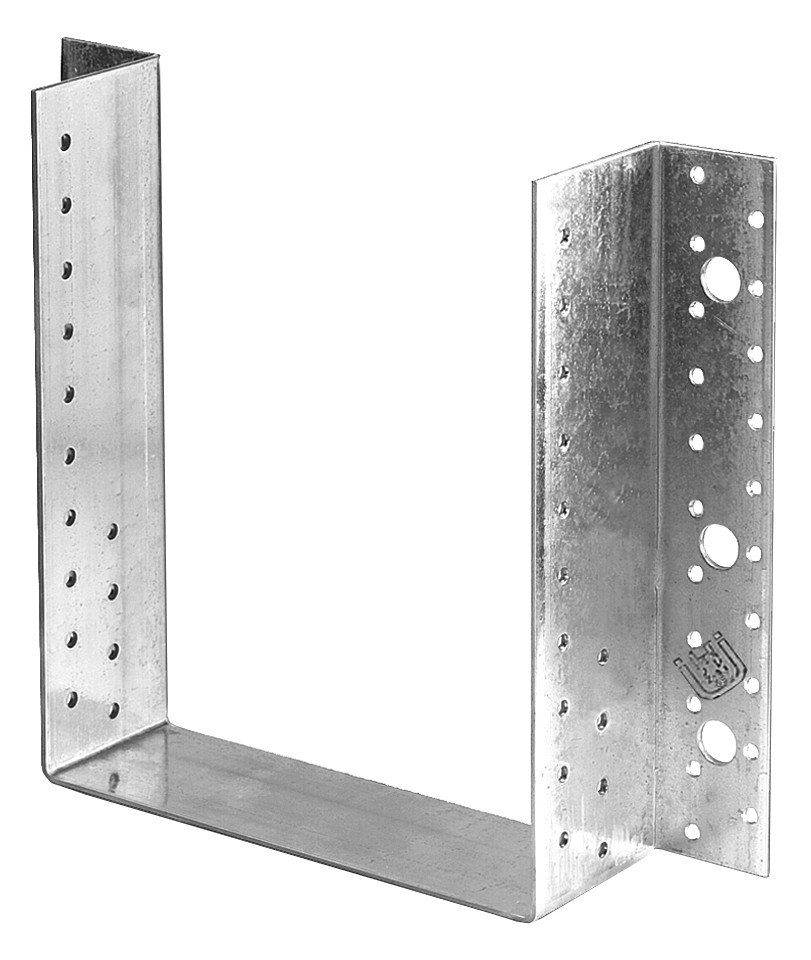

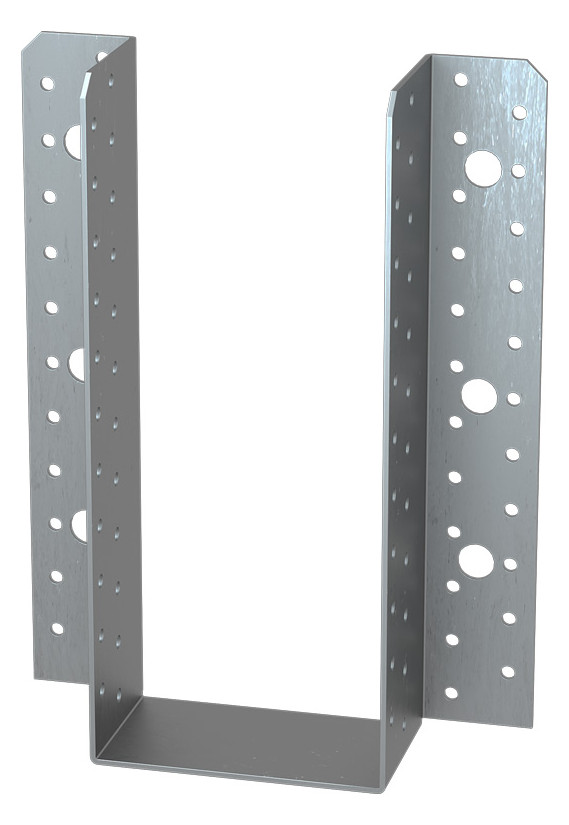

Balkenschuh, aussen

160x200x2,5mm, verzinkt

Artikelnummer: 93710310
Werksnummer: 40517KOM
EAN: 4019346017586
Hersteller: GH-Baubeschläge GmbH

25 Stück lieferbar

1 Stück

Preis-/Mengenrechner

Technische Daten / Funktionen:
■ zugelassen nach ETA -08/264
■ mit patentierter Montagehilfe
■ Werkstoff: feuerverzinktes Stahlblech

Piktogramme:

5NEFECNCU553SPLI7D6C7UQVAC.jpg, 8N6UGHQ88UFDCA2OGHHMNBODVG.jpg, I5ICRJ11F9COHU4Q896U75UAH8.jpg, NILSV7E3LUF4A6900I3C9BRHLO.jpg

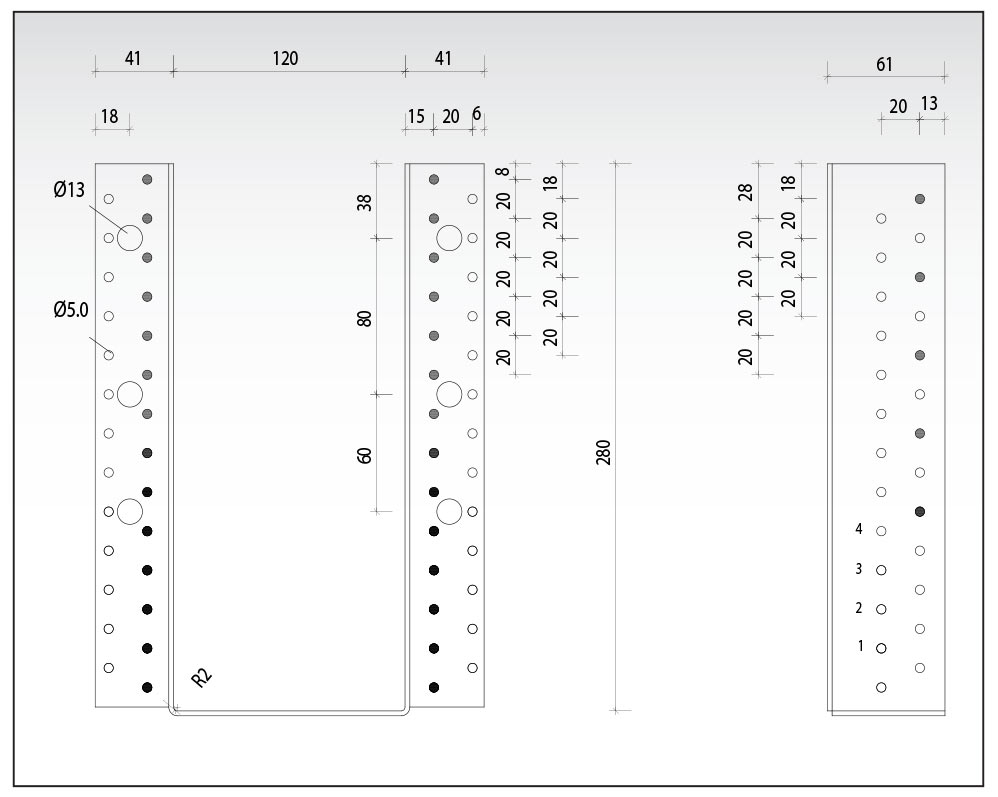

Höhe mm:

200

Breite mm:

160

Gruppe:

Balkenschuhe

ETA:

ETA-08 0264

Stärke mm:

2,5

Material:

S 250 GD +Z 275

Nebenträger2 Ø 5:

Netto Gewicht Kg:

96,1

Statikdiagramm:

Balkenschuhe

Hauptträger Ø 5:

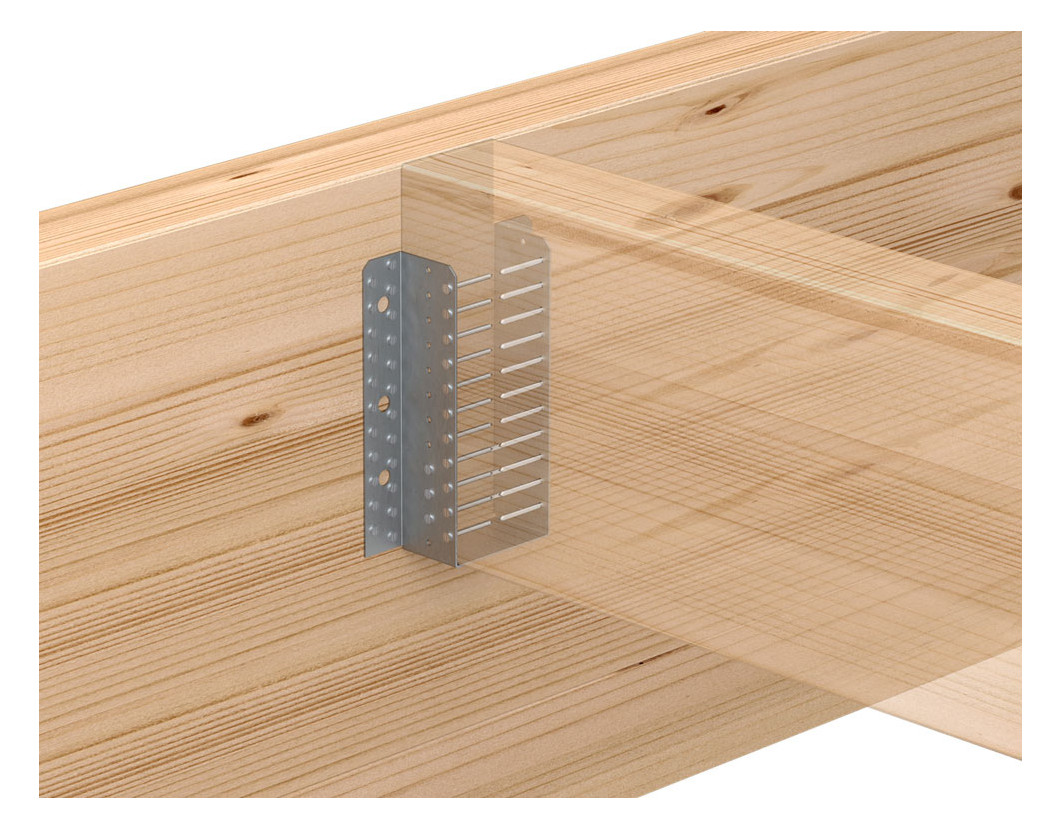

Anwendungen:

Holz/Holz+Holz/Beton

Tiefe mm:

(HH V 40) F2,k:

15,3

(HH T 40) F2,k:

8,4

HH V nH:

(BS 11) Fax,Ed:

2,9

HH V nN:

(HH T 60) F1,k down:

30,7

HH T nN:

(HH V 40) F1,k down:

40,1

(HH T 40) F1,k down:

20,3

(HH V 40) F1,k up:

39,2

(HH V 60) F2,k:

22,4

(HH T 60) F1,k up:

28,4

(HH T 40) F1,k up:

19,9

HH T nH:

(HH V 60) F1,k down:

56,7

(HH V 60) F1,k up:

52,0

(HH T 60) F2,k:

12,3

DC Statik:

Ausführung:

aussenliegend

Nutzungsklasse:

NKL 2

Made in Germany:

(BS 11) nH:

Neben-/Hauptträger Ø 13:

(BS 11) F1,k down:

19,8

(BS 11) Fv,Ed down:

9,9
